Đồng hồ đo vạn năng Excel (Đen)

Đồng hồ đo vạn năng Excel (Đen)

Mã SP: 35971

Tình trạng: Còn hàng
389,000đ
Cam kết hàng chính hãng
Đổi trả hàng miễn phí trong 14 ngày
Giao hàng tận nơi trên toàn quốc
Nhận hàng mới thanh toán
Van chuyen don gianVận chuyển đơn giản
San pham chat luong Sản phẩm chất lượng cao
Ban hang toan quoc Bán hàng trên toàn quốc
Thanh toan khi nhan hang Thanh toán khi nhận hàng
Xem thêm

Giới thiệu sản phẩm Đồng hồ đo vạn năng Excel (Đen)

Đồng hồ vạn năng điện tử là các thiết bị đo điện hiện đại, ứng dụng kỹ thuật số, có khả năng đo hầu hết các thông số điện năng, cho kết quả chính xác nhanh chóng. Hiện nay có nhiều loại đồng hồ vạn năng điện tử và ampe kìm khác nhau nhưng về cơ bản đều có chung các tính năng cũng như cách thức sử dụng như nhau. Sau đây là các ứng dụng cơ bản và thao tác khi sử dụng đồng hồ vạn năng điện tử, ampe kìm.

1. Cách sử dụng đồng hồ vạn năng điện tử.

Đồng hồ vạn năng điện tử, còn gọi là đồng hồ vạn năng hiển thị số là loại thiết bị đo điện thông dụng nhất hiện nay cho những người làm công tác kiểm tra điện và điện tử. Kết quả của phép đo thường được hiển thị trên một màn tinh thể lỏng, giúp người đo dễ dàng đọc, tránh sai số.

a. Sử dụng đồng hồ vạn năng điện tử đo dòng điện.

Sử dụng đồng hồ vạn năng hiển thị số đo dòng điện một chiều (A.DC)và dòng điện xoay chiều (A.AC).

  • Bước 1: Để đồng hồ ở thang đo A~ để đo dòng điện xoay chiều và thang A- để đo dòng điện một chiều.
  • Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng 20A nếu đo dòng có cường độ lớn cỡ A và cổng mA nếu đo dòng có cường độ nhỏ cỡ mA .
  • Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+)
  • Bước 4: Đặt chuyển mạch của đồng hồ ở thang DC.A – 250mA.
  • Bước 5: Tắt nguồn điện của các mạch thí nghiệm.
  • Bước 6: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm. Mắc đồng hồ nối tiếp với mạch thí nghiệm
  • Bước 7: Bật điện cho mạch thí nghiệm.
  • Bước 8: Đọc kết quả trên màn hình LCD.

Chú ý: Khi kết quả đọc được nhỏ hơn 25mA, đặt chuyển mạch sang vị trí DC.A – 25mA để được kết quả chính xác hơn.Tương tự, khi kết quả nhỏ hơn 2,5mA thì đặt chuyển mạch sang vị trí DC.A – 2,5mA.

b. Sử dụng đồng hồ vạn năng điện tử đo điện áp.

  • Bước 1: Để đồng hồ ở thang V- để đo điện áp một chiều và V~ để đo điện áp xoay chiều.
  • Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+).
  • Bước 4: Đặt chuyển mạch ở thang đo DC.V (AC.V) lớn hơn nhưng gần nhất với giá trị cần đo để kết quả đo là chính xác nhất.
  • Bước 5: Đặt 2 que đo vào 2 điểm cần đo (Đo song song). Nếu đo DC.V thì đặt que đen vào điểm có điện thế thấp, que đỏ vào điểm có điện thế cao, nếu đo AC.V thì không cần quan tâm đến cực tính của đồng hồ.
  • Bước 6: Đọc kết quả trên màn hình.


c. Sử dụng đồng hồ vạn năng điện tử đo điện trở.
Các bước thực hiện:

  • Bước 1: Để đồng hồ ở thang đo điện trở Ω.
  • Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+)
  • Bước 4: Đặt 2 que đo vào 2 đầu điện trở (Đo song song). Chọn thang đo sao cho khi đo điện trở cần xác định, độ lệch của kim ở khoảng ½ thang đo.
  • Bước 5: Đo điện trở lại một lần nữa, kết quả lần này là chính xác.
  • Bước 6: Đọc kết quả trên màn hiển thị.

Chú ý:

  • Không bao giờ được đo điện trở trong mạch đang được cấp điện.Trước khi đo điện trở trong mạch hãy tắt nguồn trước.
  • Không để đồng hồ ở thang đo điện trở mà đo điện áp và dòng điện – đồng hồ sẽ hỏng ngay lập tức.
  • Khi đo điện trở nhỏ (cỡ <10Ω) cần để cho que đo và chân điện trở tiếp xúc tốt nếu không kết quả không chính xác.
  • Khi đo điện trở lớn (cỡ > 10kΩ), tay không được tiếp xúc đồng thời vào cả 2 que đo, vì nếu tiếp xúc như vậy điện trở của người sẽ mắc song song với điện trở cần đo làm giảm kết quả đo.

d. Sử dụng đồng hồ vạn năng điện tử kiểm tra thông mạch và tiếp giáp bán dẫn.

Kiểm tra thông mạch:

  • Để đồng hồ ở thang đo điốt/thông mạch.
  • Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Chạm hai đầu que đo vào đoạn mạch cần kiểm tra, nếu đồng hồ có tiếng kêu “bip” tức đoạn mạch đó thông và ngược lại.

Kiểm tra tiếp giáp P-N:

  • Để đồng hồ ở thang đo điốt/thông mạch .
  • Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Khi diode được phân cực thuận thì sụt áp <1 (khoảng 0.6 đối với Si, 0,4 đối với loại Ge) còn khi diode được phân cực ngược thì không có sụt áp (giái trị bằng “1”) thì diode đó hoạt động tốt. Lưu ý khi sử dụng đồng hồ vạn năng hiển thị số kiểm tra lớp tiếp giáp thì que đen sẽ là (-) nguồn pin và que đỏ là (+) nguồn pin.
  • Ứng dụng thang đo này để kiểm tra, xác định vị trí chân các linh kiện bán dẫn như diode, transistor.v.v.

Xem hướng dẫn sử dụng đồng hồ vạn năng điện tử

Thông tin sản phẩm Đồng hồ đo vạn năng Excel (Đen)

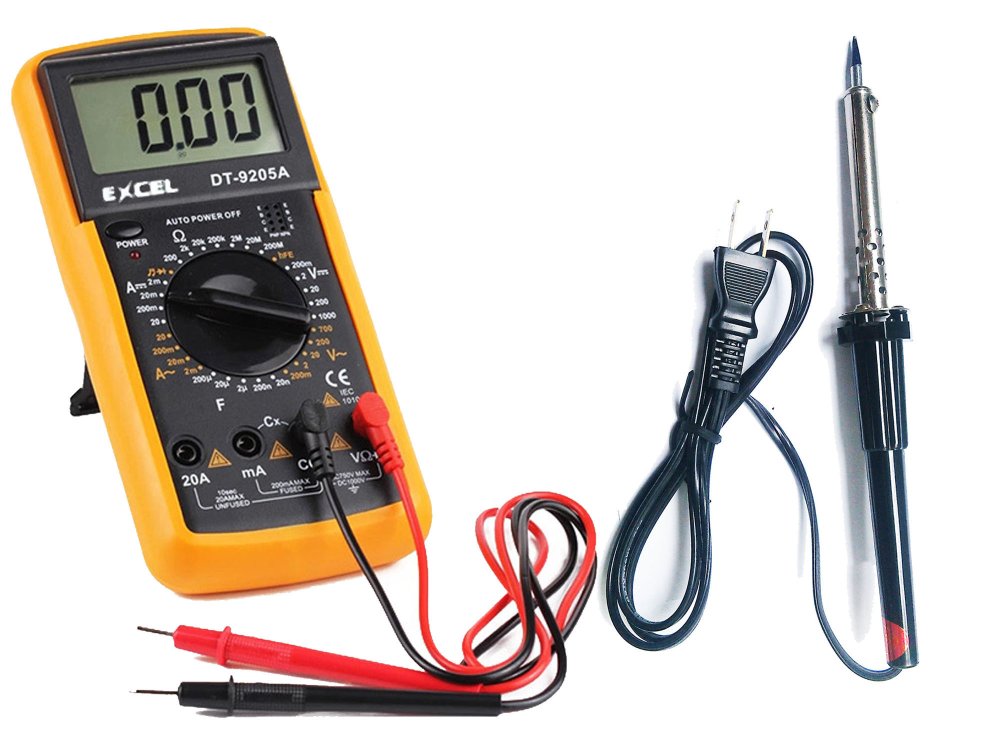

Bộ sản phẩm bao gồm:
  • 1 x bộ đồng hồ
  • 1 x mỏ hàn ch
Đặc điểm chính:
SKU OE680HLAA1BJ2HVNAMZ-2033176
Mẫu mã Cửa hàng Táo Đỏ-excel + mỏ hàn
Kích thước sản phẩm (D x R x C cm) 20x10x3.5
Trọng lượng (KG) 0.2
Sản xuất tại China
Thời gian bảo hành 1 Month
Loại hình bảo hành Warranty Stamp
